独立セグメント式 LED表示器
製品概要

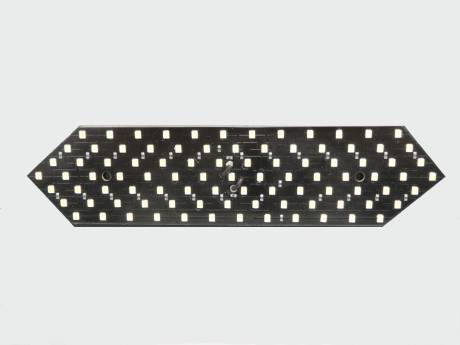

７セグメントをそれぞれ一つのセグメント毎に独立させたことで全体的な軽量化と自由な配置を可能とした独立セグメント式表示器です。各セグメントが個別の基板になっておりますので各基板をご希望の形に配置及び固定して配線頂くことで７セグメントを構成することが出来ます。
製品品番
・HLS-40-xx ：セグメント単体、７セグメント状態で文字高400mm相当、5色選択可
・HLS-25-xx ：セグメント単体、７セグメント状態で文字高250mm相当、5色選択可
・HLS-20-xx ：セグメント単体、７セグメント状態で文字高200mm相当、5色選択可
・HLS-1DVA ：専用BCDドライバー回路基板
＊発光色：xx ＝ LR(赤)、LO(橙)、LY(黄)、LG(緑)、FW(白)
機能・特徴
・大型化が可能な独立セグメント式７セグメント表示器。
・セグメント毎に独立させ、余分な基板部分をカットしたことで製品全体として軽量化を実現。
・各セグメントに分割している為、傾きを自由に配置可能。
・本機種専用のBCDドライバー回路基板として「HLS-1DVA」を設定しています。
（注）写真の色やドットの見え方は実物と異なることがあります。

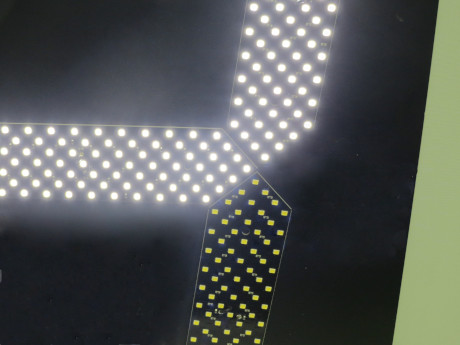

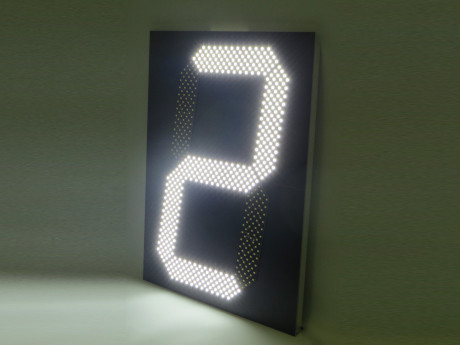

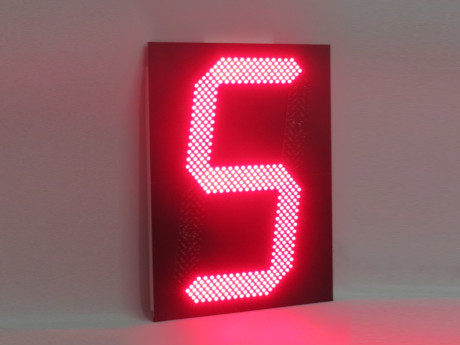

セグメントが独立しているので配置方法によって
独自の7セグメントを表示することが可能です。
仕様
・文字高：約400mm/約250mm/約200mm（7セグメント構成時、他サイズについてはお問合せ下さい）
・発光色：赤、橙、黄、緑、白（その他は別途ご相談）
・構 造：各セグメント毎に独立（取付、配線）
・ドライバー回路：無し（別製品でBCDドライバー回路基板有り：HLS-1DVA）
用途（導入例）
屋外用各種超大型表示器
・スコアボード
・ピッチクロック
・時計
・ガソリン価格表示
・発電量表示
・騒音、振動表示
など。
※お問合せ
画面右上の『✉お問い合わせ』の入力フォームより、ご要望内容をお聞かせ下さい。
ご要望に沿った提案を提示させて頂きます。
※注意事項
・製品改良の為、仕様など予告なしに変更させて頂く場合がございます。
・製品写真は参考であり、形状や色は実物と多少異なることがあります。
・防水、防滴、防塵仕様ではありません。
